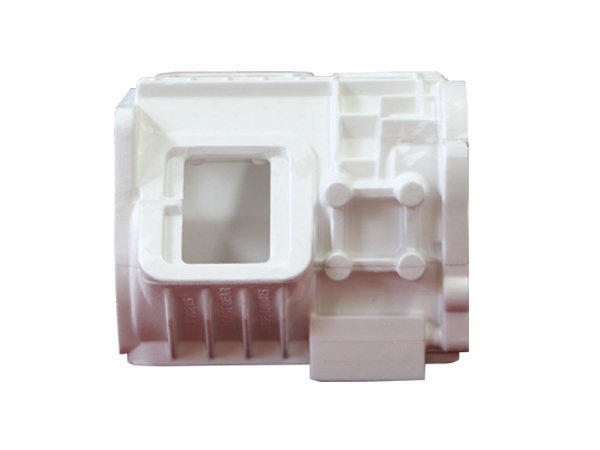

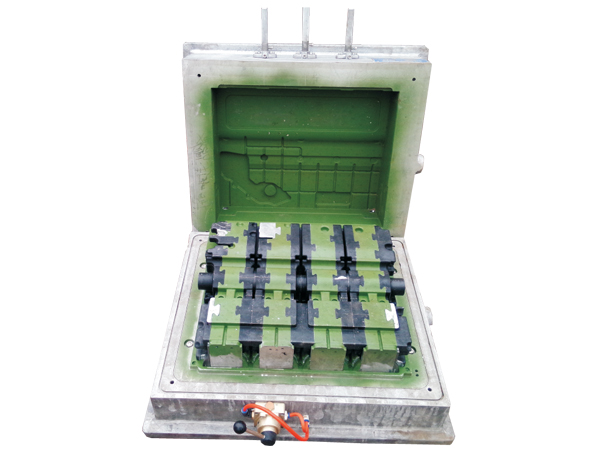

消失模鑄造技術就是一種用泡沫材料制作而成的與一些用戶需求的零件結構完全一致的實型模具，簡單來說就是一種通過鋼液或者是鐵液的澆注之后能夠生產(chǎn)出來客戶需求零件的模具，不同的是這種模具不能重復性使用，是一次性的模具，因為材料原因在澆注后就會造成氣化消失，所以也叫作消失模模具，現(xiàn)在我國在消失模鑄造方面也是越來越熟練，技術也越來越成熟，那么在消失模鑄造的過程中一般會用到什么技術呢？今天龍尊小編就來跟大家聊一聊常用的消失模鑄造技術有哪些？以及一些消失模鑄造的注意事項，下面就一起來看看吧！
一、常用的消失模鑄造技術
1、壓力消失模鑄造技術
壓力消失模鑄造技術是消失模鑄造技術與壓力凝固結晶技術相結合的鑄造新技術，它是在帶砂箱的壓力灌中，澆注金屬液使泡沫塑料氣化消失后，迅速密封壓力灌，并通入一定壓力的氣體，使金屬液在壓力下凝固結晶成型的鑄造方法。這種鑄造技術的特點是能夠顯著減少鑄件中的縮孔、縮松、氣孔等鑄造缺陷，提高鑄件致密度，改善鑄件力學性能。
2、真空低壓消失模鑄造技術
真空低壓消失模鑄造技術是將負壓消失模鑄造方法和低壓反重力澆注方法復合而發(fā)展的一種新鑄造技術。真空低壓消失模鑄造技術的特點是：綜合了低壓鑄造與真空消失模鑄造的技術優(yōu)勢，在可控的氣壓下完成充型過程，大大提高了合金的鑄造充型能力；與壓鑄相比，設備投資小、鑄件成本低、鑄件可熱處理強化；而與砂型鑄造相比，鑄件的精度高、表面粗糙度小、生產(chǎn)率高、性能好；反重力作用下，直澆口成為補縮短通道，澆注溫度的損失小，液態(tài)合金在可控的壓力下進行補縮凝固，合金鑄件的澆注系統(tǒng)簡單有效、成品率高、組織致密；真空低壓消失模鑄造的澆注溫度低，適合于多種有色合金。
3、振動消失模鑄造技術
振動消失模鑄造技術是在消失模鑄造過程中施加一定頻率和振幅的振動，使鑄件在振動場的作用下凝固，由于消失模鑄造凝固過程中對金屬溶液施加了一定時間振動，振動力使液相與固相間產(chǎn)生相對運動，而使枝晶破碎，增加液相內結晶核心，使鑄件終凝固組織細化、補縮提高，力學性能改善。該技術利用消失模鑄造中現(xiàn)成的緊實振動臺，通過振動電機產(chǎn)生的機械振動，使金屬液在動力激勵下生核，達到細化組織的目的，是一種操作簡便、成本低廉、無環(huán)境污染的方法。
4、半固態(tài)消失模鑄造技術
半固態(tài)消失模鑄造技術是消失模鑄造技術與半固態(tài)技術相結合的新鑄造技術，由于該工藝的特點在于控制液固相的相對比例，也稱轉變控制半固態(tài)成形。該技術可以提高鑄件致密度、減少偏析、提高尺寸精度和鑄件性能。
5、消失模殼型鑄造技術
消失模殼型鑄造技術是熔模鑄造技術與消失模鑄造結合起來的新型鑄造方法。該方法是將用發(fā)泡模具制作的與零件形狀一樣的泡沫塑料模樣表面涂上數(shù)層耐火材料，待其硬化干燥后，將其中的泡沫塑料模樣燃燒氣化消失而制成型殼，經(jīng)過焙燒，然后進行澆注，而獲得較高尺寸精度鑄件的一種新型精密鑄造方法。它具有消失模鑄造中的模樣尺寸大、精密度高的特點，又有熔模精密鑄造中結殼精度、強度等優(yōu)點。
6、消失模懸浮鑄造技術
消失模懸浮鑄造技術是消失模鑄造工藝與懸浮鑄造結合起來的一種新型實用鑄造技術。該技術工藝過程是金屬液澆入鑄型后，泡沫塑料模樣氣化，夾雜在冒口模型的懸浮劑（或將懸浮劑放置在模樣某特定位置，或將懸浮劑與EPS一起制成泡沫模樣）與金屬液發(fā)生物化反應從而提高鑄件整體（或部分）組織性能。
二、消失模鑄造注意事項
雖然我國近些年來消失模鑄造技術已經(jīng)比較穩(wěn)定，但是實際上在鑄造上還會存在一些缺陷問題，這些問題需要我們在生產(chǎn)使用中多加注意，盡量避免其發(fā)生，或是減少不必要損失。所以我們在消失模鑄造的時候一定要注意以下事項：
1、注意防止增碳
消失模容易產(chǎn)生增碳缺陷，目前在我國還沒有很好的方法完全解決該種缺陷，這也是眾多鑄造廠家不敢上消失?；蛏狭讼Ｉa(chǎn)線卻不能批量生產(chǎn)的一個原因。增碳缺陷產(chǎn)生的原因主要是泡沫材料含有碳，或者是模具密度以及澆注和烘干方面出現(xiàn)問題導致的，所以要想含碳量正常，我們就要選擇質量好的泡沫材料，并且注意澆注和烘干等方面的問題，預防缺陷發(fā)生。
2、注意涂料的使用
實際上在消失模鑄造的過程中涂料就是一種避免鋼水和砂子直接接觸的隔膜，也是保證鑄件表面質量，提高泡沫的強度，使其在搬運過程中不變形，使?jié)沧r產(chǎn)生的氣體通過涂層排出抽走的重要步驟，所以一定要注意涂料的使用施工。
3、注意防止返噴
返噴是消失模鑄造中常發(fā)生的現(xiàn)象，返噴嚴重時可能會危及澆注工的人身安全，必須予以重視，為減輕噴現(xiàn)象，要想防止返噴就要注意泡沫模型密度要小，在保證泡沫表面質量，保證模型強度的前提下，泡沫應做得越輕越好，以減少澆注時的發(fā)氣量；泡沫模型上涂料前一定要烘干，每批泡沫模型目前應抽檢其烘干過程的重量變化，做出烘烤重量變化曲線圖，只有在重量不再發(fā)生變化情況下方可上涂料；澆注系統(tǒng)上特別是直澆道和橫澆道不應上涂料，這樣可以使?jié)沧r產(chǎn)生的氣體能快速充分地抽走，而且不上涂料，節(jié)省了涂料的消耗。
4、注意防止塌箱
當一箱中串聯(lián)鑄件較多時，由于各模型同時氣化，造成真空度不夠，易造成塌箱，防止塌箱應注意保持砂箱內的足夠穩(wěn)定的真空度；控制好澆注溫度，同時澆注速度盡量與模型的氣化速度一致，防止?jié)沧⑦^慢導致冷隔澆不進，造成塌箱。
以上就是常用的消失模鑄造技術有哪些以及注意事項的全部內容，實際上我國比較常用的鑄造技術就是這六種，在鑄造的時候是能夠滿足使用需求的，但是也是避免不了缺陷的存在，所以在鑄造的時候一定要注意一些比較容易造成缺陷的事項，之后對這些問題進行解決，就也可以保證消失模鑄造的質量了，所以大家一定要進行了解，多多注意！今天龍尊小編的分享就是這些了，龍尊是一家專業(yè)制造消失模模具的廠家，龍尊消失模模具廠家有著專業(yè)的技術，能夠生產(chǎn)出實用的模具，并且模具的做工優(yōu)良，廠家還能夠為客戶提供理想的消失模鑄造技術解決方案，真正的做到讓客戶滿意。今天龍尊小編的分享就是這些了，大家如果有什么疑問可以進行留言或者是電話咨詢，龍尊歡迎您的咨詢與留言！
相關內容：
1、消失模鑄造前期準備工作有哪些你知道嗎？
2、消失模鑄造技術人員操作注意事項，五大要點
