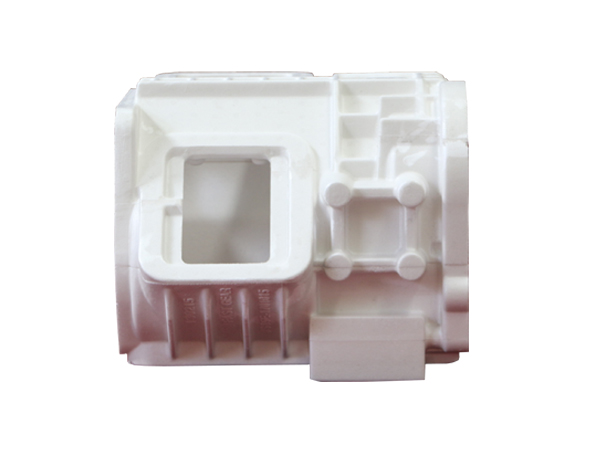

白模就是消失模模具，也就是泡沫模具，在鑄造行業(yè)的使用是比較多的，所謂的消失主要是因為在鑄造的時候經(jīng)過高溫澆注，消失模模具會隨著液體的溫度而氣化消失，但是在鑄造的時候也不是能夠完全氣化干凈的，偶爾也是會產(chǎn)生一些物質(zhì)的，那么這些物質(zhì)有什么影響呢？對鑄件的質(zhì)量是否有影響，今天龍尊小編就來跟大家聊一聊白模消失產(chǎn)物對鑄件質(zhì)量的影響，下面就一起來看看吧！

　　一、白模消失產(chǎn)物對鑄件質(zhì)量的影響

　　1、白模是消失模鑄造工藝獨特的模型方式，白模消失是消失模鑄造特有的過程，由此增加的一系列化學(xué)反應(yīng)， 給鑄造過程帶來更多不確定因素，需要相應(yīng)的工藝措施消除由此可能產(chǎn)生的質(zhì)量隱患。

　　2、白模消失與澆注過程同步發(fā)生，形成的產(chǎn)物是碳化物、碳、二氧化碳和水。二氧化碳和水是氣體，只要能及時排出，對鑄件質(zhì)量不會造成不良影響。以石墨形式出現(xiàn)的碳，一部分被涂層吸收或排出;一部分被液態(tài)金屬吸收，產(chǎn)生增碳的效果;未被吸收或排出的碳，如果分散存在于鑄件表面，對內(nèi)在和外觀質(zhì)量不會造成不良影響。

　　3、如果在液態(tài)金屬的沖擊下集中出現(xiàn)，就會形成宏觀的缺陷，即碳缺陷。碳化物是大顆粒物質(zhì)，不會被吸收或排出，一定是以不同形狀和尺寸碳缺陷的形式出現(xiàn)。同時碳缺陷是消失模鑄造工藝較難克服的缺陷之一， 對拓展產(chǎn)品空間產(chǎn)生非常大的制約作用。

　　4、增碳對鑄件質(zhì)量的影響，白模消失給鑄件帶來不同程度的增碳，這是客觀事實。很多專家和技術(shù)工作者的研究表明，增碳只發(fā)生在鑄件表層2mm以內(nèi)。另外如果白模消失產(chǎn)生的碳過多，集中區(qū)域碳量過高 ，那么就會導(dǎo)致形成畸形石墨。灰鑄鐵出現(xiàn)厚片狀甚至超厚片狀石墨，球墨鑄鐵出現(xiàn)大尺寸的蠕蟲狀和團(tuán)絮狀之間的畸形石墨?；问m然出現(xiàn)在表層，對機(jī)械性能仍會產(chǎn)生一定的影響。

　　5、在相同工藝狀態(tài)下，提高白模分解的氣化效果，減少固態(tài)殘留是減少和消除碳缺陷有效的途徑。所以，選擇合格的珠粒，制備合格的白模是消失模鑄造成功的前提。

　　二、白模消失產(chǎn)物對鑄件質(zhì)量影響的解決方法

　　1、采用鑄造專用珠粒，為減少和消除碳缺陷，必須保證白模在澆注過程中充分氣化分解。在熱能作用下，能促進(jìn)分解，快速氣化的珠粒，才能無限減少固態(tài)殘留，較大限度減少和消除碳缺陷 ，才是適合消失模鑄造使用的珠粒。而鑄造專用珠粒發(fā)氣量大，固態(tài)殘留少。非鑄造專用的EPS珠粒，澆注過程中不能促進(jìn)分解，分解產(chǎn)生的氣體少 ，固態(tài)殘留多，碳缺陷多，非常不適合消失模鑄造使用。

　　2、選擇具有保溫、包裝材料的EPS珠粒，有耐燃等級標(biāo)準(zhǔn)和要求的，生產(chǎn)過程中使用了穩(wěn)定或阻燃的成分，會阻礙分解，不利于白模的氣化，固態(tài)殘留物大量產(chǎn)生，必然形成大量的碳缺陷。

　　3、另外保證白模的質(zhì)量也是很重要的，材料固然很重要，但是在制作加工白模的時候所采用的的工藝以及所使用的涂料等等都是非常重要的，只有都達(dá)到要求之后才能夠保證鑄造的質(zhì)量。

　　以上就是白模消失產(chǎn)物對鑄件質(zhì)量的影響及解決方法的全部內(nèi)容，實際上造成的質(zhì)量影響主要是會造成增碳的現(xiàn)象出現(xiàn)，另外還會有可能造成一些氣孔現(xiàn)象等，這些都是很難避免的，但是選擇好合適的制作材料以及施工工藝等等還是會有所改善的，所以可以根據(jù)需求進(jìn)行調(diào)整，保證消失模模具鑄件質(zhì)量達(dá)標(biāo)。今天龍尊小編的分享就是這些了，大家如果有什么疑問可以進(jìn)行留言或者是電話咨詢，龍尊歡迎您的咨詢與留言！
